2. Sada součástek- rail to rail tranzistorový nf zesilovač 7W
Sada součástek- nf zesilovač 7W Zobrazit větší
Předchozí Další

Sada součástek- rail to rail tranzistorový nf zesilovač 7W

S41+S26/7w-zes/p0/0119/2

Nepoužité zboží

Sada součástek, plošného spoje a dokumentace k sestavení nízkofrekvenčního zesilovače s trvalým výstupním výkonem až 7W. Rail to rail znamená, že koncový stupeň zesilovače je navržený tak, aby dokázal dodat do zátěže napětí o velikosti až téměř k hranicím napájecího napětí. Takto koncipovaný zesilovač je tedy schopný dodat o něco vyšší výstupní výkon oproti standardním konstrukcím.

Více informací

Není skladem

285,9169 Kč s DPH

Více informací

Základní informace

Ačkoli máme k tomuto účelu nesčetné množství typů integrovaných obvodů, mnohdy velmi kvalitních, koníček je jednou koníček, tranzistor je tranzistor, a proto vznikla tato konstrukce.

Zapojení zesilovače bylo navrženo jako rail to rail (nebo alespoň téměř rail to rail) a pro nesymetrické napájení (tj. zesilovač s výstupním elektrolytickým kondenzátorem). Úbytek na koncovém stupni zesilovače v zapojení se společným emitorem je v limitaci 0,60V, maximální zaručovaný úbytek pak 0,85V, obojí při maximálním napájecím napětí. Závislost typického a maximálního úbytku je v grafu níže (plná velikost na kliknutí).

ubytek

Závislost minimálního a typického výstupního výkonu zesilovače (právě na rozhraní limitace a lineárního režimu, tj. zkreslení stále zůstává neslyšitelné) je níže. V závislosti je započítaný také ekvivalentní sériový odpor výstupního kondenzátoru 0,056Ω.

vykon

Nevýhodou takto koncipovaného zesilovače, tj. s koncovým stupněm s CFP páry s přibuzováním pro zesílení větší než jedna, je vyšší proudový odběr při vybuzení, dokonce i naprázdno, bez zátěže. Koncový stupeň zesilovače je také o něco pomalejší než je tomu u běžně používaných emitorových sledovačů, avšak pro účel tohoto zesilovače plně vyhovuje. Dva kusy ve stereofonním režimu s výstupním výkonem 2x7W při napájení stabilizovaným zdrojem +17V by měly splňovat požadavky na třídu HiFi.

Zesilovač je není citlivý na párování koncových tranzistorů a budičů, má masivní, s rezervou dimenzovaný chladič a ochranu proti přetížení výkonových tranzistorů při krátkodobém zkratu.

Parametry

 -napájecí napětí +10V až +17V
 -výstupní výkon >7W při +17V a zatížení 4Ω (při zkreslení 1%)
 -výstupní výkon >4W při +17V a zatížení 8Ω (při zkreslení 1%)
 -výstupní výkon typ. 10W při +17V a zatížení 4Ω (při zkreslení 10%)
 -výstupní výkon typ. 5W při +17V a zatížení 8Ω (při zkreslení 10%)
 -minimální jmenovitá impedance buzeného reproduktoru 4Ω
 -maximální zkratový proud typ. 3,6A
 -klidový odběr 100mA
 -vstupní citlivost 775mV (0dBu) pro plné vybuzení při napájení 17V
 -vstupní odpor 10kΩ
 -rychlost přeběhu typ. 2V/µs
 -harmonické zkreslení by mělo být podle simulace typicky:
       kolem 0,036% při výstupním výkonu 7W/4Ω/17V na kmitočtu 1kHz
       kolem 0,03% při výstupním výkonu 4W/8Ω/17V na kmitočtu 1kHz
       kolem 0,1% při výstupním výkonu 7W/4Ω/17V na kmitočtu 20kHz
       kolem 0,1% při výstupním výkonu 3,9W/8Ω/17V na kmitočtu 20kHz
 -kmitočtový rozsah lepší než 12Hz až 140kHz (-3dB)
 -rozsah provozních teplot okolí -20°C až 60°C

Sada obsahuje:

Součástky, plošný spoj, schéma. Popis zapojení není součástí, protože obvod ve své podstatě využívá průhledná učebnicová zapojení. Propojky a propojovací kablíky nejsou součástí sady. Součástí nejsou též slídové položky a šrouby.

Původ součástek

Sortiment eshopu AES+ výprodejový sortiment eshopu AES, TME, plošný spoj zakázková výroba v Číně

Další informace

Schéma zapojení a seznam součástek je ke stažení níže.

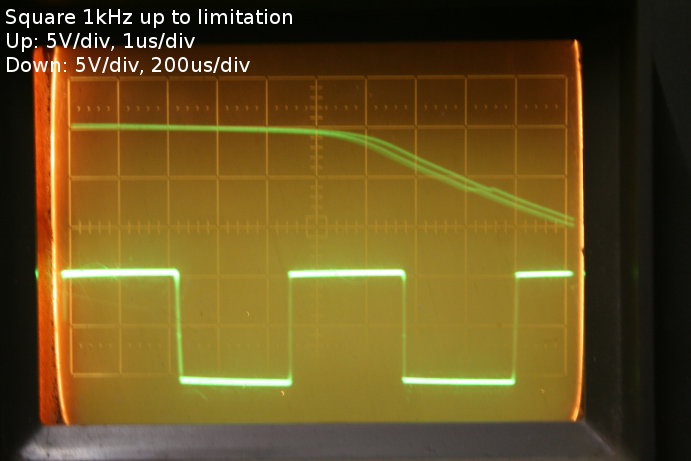

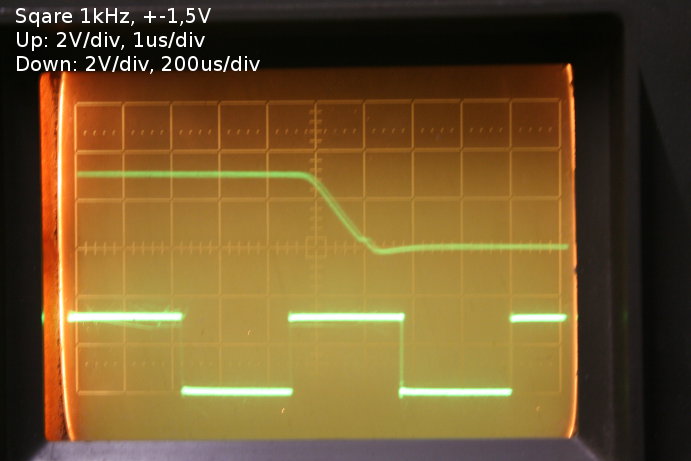

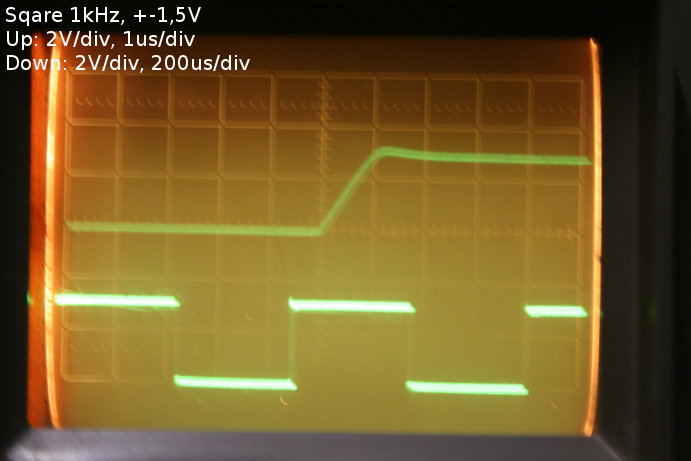

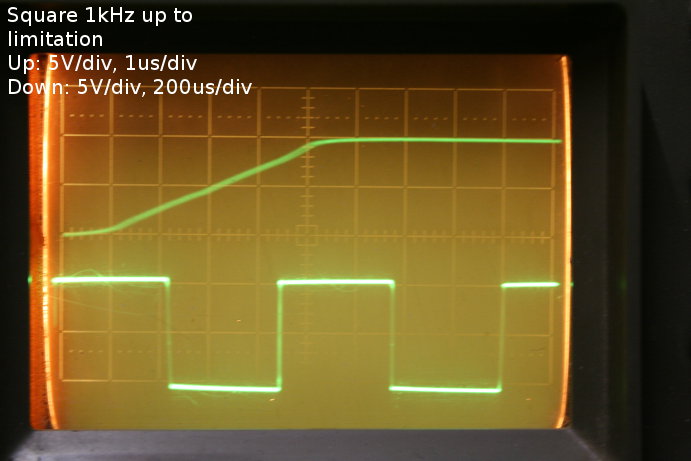

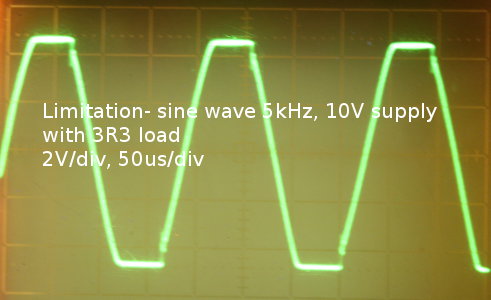

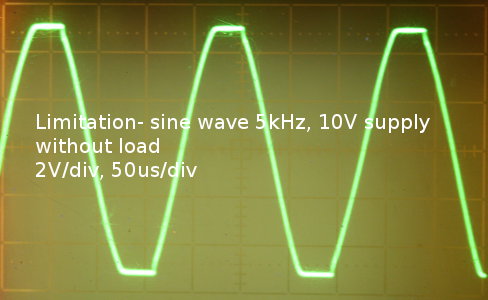

Pro představu ještě přidáváme několik oscilogramů:
